L系列紙捲夾

屬具產品重要部件配置

● 液壓系統方面：在旋轉油路上採用雙向液壓鎖，以實現雙向液壓自鎖，確保工作時的安全，在每個油缸上增加了液控單向閥，以實現長時間保壓。馬達、閥及密封件均採用原裝進口產品；高壓膠管採用錐面密封的高性能膠管。
● 結 構 件 方面：迴轉支承採用大模數迴轉支承，其承載能力更強；蝸輪蜗杆採用漸開線齒輪，既可提高效率，降低熱損失，又可實現自鎖功能。
● 機械性能方面：可實現360°旋轉，夾臂變薄變窄，夾臂兩端焊接V型鍛件，增強抵抗載荷衝擊的能力。
● 適 用 範 圍：適用於各種造紙、包裝、印刷等行業，對各類紙捲進行高效、無破損的搬運與堆垛作業。

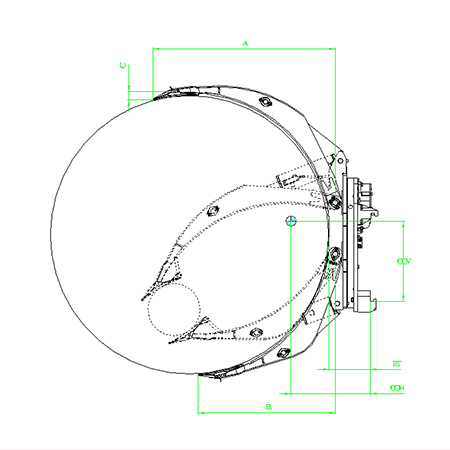

主要參數介紹

注：
1. 實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2. 匹配此屬具要求叉車需增加2組附加油路。
3. 可根據用戶需要提供適應不同紙捲夾持要求的非標準型夾板。
4. 型號尾數如是奇數表示短臂固定式、偶數表示短臂可調式。

流量及壓力要求

旋轉及扭矩參數
