屬具產品重要部件配置

1. 液壓系統方面：馬達及其他關鍵液壓元器件均採用原裝進口液壓產品；密封件均採用進口產品；在旋轉油路上採用雙向液壓自鎖，確保工作時的安全。
2. 結構件方面：迴轉支承採用大模數迴轉軸承，其承載能力更強；蝸輪和蜗杆採用漸開線的齒形，既可提高效率、降低熱損失，又可實現自鎖功能。
3. 機械性能方面：該屬具可實現360°雙向旋轉功能，附加1組油路即可滿足要求；主要部件採用高性能合金鋼板焊接而成。
4. 適用範圍：可實現煉鋼和煉鋁公司遠距離、高溫環境的安全作業。

主要參數介紹

型號 承載能力

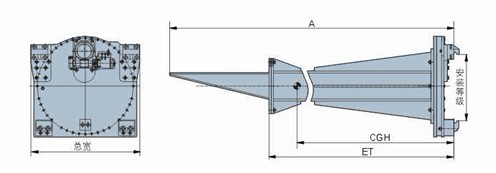

@載荷中心		 安裝等級 總寬 總長A 失載距ET 自重 水平重心CGH 適配堆高機
  kg@mm   mm mm mm kg mm t
 SL15G-B1  1500@2780  Ⅲ  986  3230  2310  1010  1250  3-4.5t
SL06G-C1 600@3460 Ⅳ 986 3757 3162 1000 1300 5-7t
SL08G-C1   800@2780  Ⅳ  986  3200  2500  1100  1550  5-7t
SL10G-C1 1000@3470 Ⅳ 986 3700 3240 1120 1310 5-7t
 SL10G-C2  1000@3000  Ⅳ  986  3687  2465  1066  1070  5-7t
 SL10G-C3  1000@3000  Ⅳ  986  3705  2635  1100  1025  5-7t
SL15G-C1 1500@2780 Ⅳ 986 3230 2310 1020 1020 5-7t
SL15G-C2 1500@2780 Ⅳ 986 3200 2244 1010 1010 5-7t
SL15G-C3 1500@3000 Ⅳ 986 3490 2390 1120 1300 5-7t
SL15G-C4 1500@2900 Ⅳ 986 3380 2380 1050 1250 5-7t

注：

1. 實際的堆高機/屬具綜合承載能力請從堆高機廠方獲得。
2. 要求堆高機需增加1組附加油路。

流量及壓力要求

型號 壓力值（Bar） 流量值（L/min）
最小 最大 最小 推薦 最大
SL**G 35 160 19 38 57

旋轉扭矩要求

型號 轉速 扭矩
SL**G 4.1r/min@57L/min 11000N.m@160Bar
