屬具產品重要部件配置

1. 液壓系統方面：平衡閥採用了國外公司原裝進口液壓產品，高壓膠管採用錐面密封的高性能進口膠管。
2. 結構件方面：可匹配標準擋貨架，撥叉採用整體鑄鋼件，使外形美觀，性能可靠。
3. 機械性能方面：使用平衡閥保證兩貨叉能夠同步運行，貨叉由雙油缸控制，平穩性能良好。使用叉車的標配貨叉，通用性好，安裝方便。
4. 用戶可以選擇側移或不側移功能。

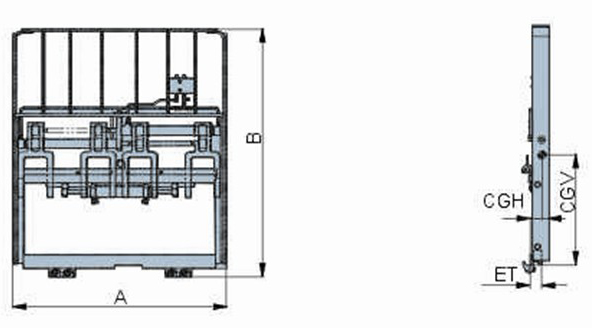

調距叉(帶擋貨架)主要參數介紹

型號 承載能力@載荷中心 安裝等級 適配堆高機 貨叉架寬度 貨叉調距範圍 適配貨叉寬度 叉車貨叉架寬度最小值 總寬A 總高B 自重 水平重心 失載距ET
        mm mm mm mm mm mm kg mm mm
TC18G-A1 1800@500 Ⅱ 1-1.8t 970 100-900 100 895 1018 1245 135 50 62
TC25G-A1 2500@500 Ⅱ 2-2.5t 1040 100-970 100 895 1088 1245 148 50 62
TC30G-B1 3000@500 Ⅲ 3-3.5t 1200 102-1126 125 930 1248 1336 186 50 68
TC30G-B2 3000@500 Ⅲ 3-3.5t 1100 102-1026 125 930 1148 1336 178 50 68
TC35G-B1 3500@500 Ⅲ 3-3.5t 1100 100-1025 150 930 1148 1336 181 50 68
TC45G-B1 4500@500 Ⅲ 4-4.5t 1380 100-1300 150 1080 1428 1343 256 50 73
TC70G-C1 6800@600 Ⅳ 5-7t 1845 120-1750 150 1420 1905 1452 553 57 75

側移調距叉(帶擋貨架)主要參數介紹

型號 承載能力@載荷中心 安裝等級 適配堆高機 貨叉調距範圍 適配貨叉寬度 叉車貨叉架寬度最小值 側移量 總寬A 總高B 自重 水平重心 失載距ET
        mm mm mm mm mm mm kg mm mm
TY18G-A1 1800@500 Ⅱ 1-1.8t 100-900 100 895 ±100 1018 1245 139 50 62
TY25G-A1 2500@500 Ⅱ 2-2.5t 100-970 100 895 ±100 1088 1245 152 50 62
TY25G-A3 2500@500 Ⅱ 2-2.5t 100-1230 100 960 ±100 1348 1245 178 50 62
TY30G-B1 3000@500 Ⅲ 3-3.5t 102-1026 125 930 ±100 1148 1336 182 50 68
TY30G-B2 3000@500 Ⅲ 3-3.5t 102-1126 125 930 ±100 1248 1336 190 50 68
TY30G-B4 3000@500 Ⅲ 3-3.5t 100-1440 125 1100 ±100 1568 1336 215 50 68
TY35G-B1 3500@500 Ⅲ 3-3.5t 100-1025 150 930 ±100 1148 1336 185 50 68
TY45G-B1 4500@500 Ⅲ 4-4.5t 100-1300 150 1080 ±100 1018 1245 139 50 62
TY45G-B3 4500@500 Ⅲ 4-4.5t 100-1620 150 1300 ±100 1088 1245 152 50 62
TY45G-B4 4500@500 Ⅲ 4-4.5t 100-1810 150 1350 ±100 1348 1245 178 50 62
TY70G-C1 6800@600 IV 5-7t 120-1750 150 1525 ±150 1148 1336 182 50 68
TY70G-C2 6800@600 IV 5-7t 116-1853 150 1525 ±150 1248 1336 190 50 68

注：
1. 實際的堆高機/屬具綜合承載能力請從堆高機廠方獲得。
2. 匹配調距叉時，若要求同步調距叉車需增加1組附加油路，若要求單叉調距叉車需增加2組附加油路；匹配側移調距叉要求叉車需增加2組附加油路。
3. 貨叉調距範圍：其最小值為貨叉合攏時兩貨叉的內側間距，最大值為貨叉張開時兩貨叉的外側間距。
4. 型號中"TC"指調距叉，"TY"指側移調距叉。
