屬具產品重要部件配置

1. 液壓系統方面：油缸採用進口原裝液控單向閥;密封件均採用進口產品，高壓膠管採用錐面密封的高性能的進口膠管。
2. 機械性能方面：外置側移功能，需外掛貨叉配合使用，以實現前傾抱夾，在每個油缸上增加液控單向閥，可實現長時間保壓，確保工作或膠管爆裂時的安全。
3. 應用範圍：適用於抱夾各種圓型木料，圓型布料等轉運工作，降低了物流成本，顯著提高生產效率。

主要參數介紹

承載能力 kg 2000 3200 3500
型號   QF20F-A3 QF32F-B1 QF35F-B1
所配貨叉安裝等級   II III III
油缸數量   雙 雙 雙

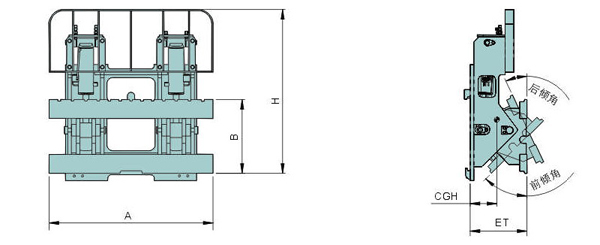

橫樑寬度 A mm 1100 1126 1126
橫樑高度 B mm 407 506 506
總高 H mm 1065 1172 1172
自重 kg 251 355 360
失載距ET mm 360 390 392
前傾角/後傾角 ° 45°/25° 45°/25° 45°/25°
水平重心 CGH mm 165 165 165
適配堆高機 t 1-2.5t 3-4.5t 3-4.5t



承載能力 kg 4500 4500 5000 5000
型號   QF45F-B1 QF45F-B2 QF50F-C1 QF50F-C2
所配貨叉安裝等級   III III III IV
油缸數量   雙 雙 雙 雙
橫樑寬度 A mm 1800 1126 1800 1785
橫樑高度 B mm 506 506 506 634
總高 H mm 1172 1172 1172 1210
自重 kg 680 510 690 785
失載距ET mm 392 392 392 427
前傾角/後傾角 ° 45°/25° 45°/25° 45°/25° 45°/25°
水平重心 CGH mm 193 132 193 211.5
適配堆高機 t 3-4.5t 3-4.5t 5-7t 5-7t

注：
1. 實際的堆高機/屬具綜合承載能力請從堆高機廠方獲得。
2. 匹配此屬具要求堆高機需增加1組附加油路，油缸均帶自鎖功能。
3. 可根據用戶需求配套各種型號傾翻（鏟）鬥。

流量及壓力要求

型號 壓力值 (Bar) 流量值（L/min）
最小 最大 最小 推薦 最大
QF**F 35 160 19 38 57
