屬具產品重要部件配置

1. 液壓系統方面：油缸採用進口原裝液控單向閥;密封件均採用進口產品，高壓膠管採用錐面密封的高性能進口膠管。
2. 結構件方面：貨叉架採用高性能的合金鋼板焊接而成。
3. 機械性能方面：可實現45°前傾，25°後傾，在油缸上增加液控單向閥，以實現長時間保壓，確保工作或膠管爆裂時的安全。
4. 適用範圍：可安全高效向前傾倒容器內的散裝貨物;配置鏟斗，可鏟運各種疏鬆貨物，如：沙子，煤，穀物，肥料，土塊和碎磚塊等。

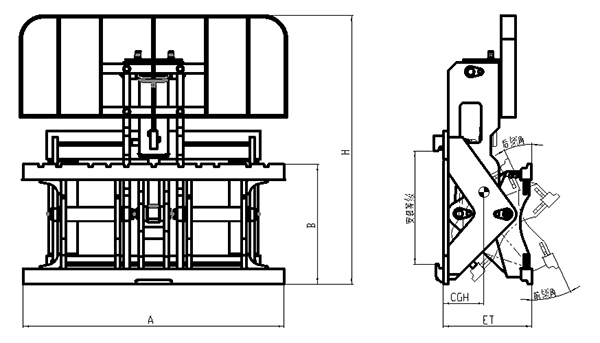

主要參數介紹

承載能力 kg 2000 2000
型號   QF20F-A1 QF20F-A2
所配貨叉安裝等級   III II
油缸數量   單 單
橫樑寬度 A mm 1100 1040
橫樑高度 B mm 506 407
總高 H mm 1132 1132
自重 kg 315 295
失載距ET mm 375 370
前傾角/後傾角 ° 45°/25° 45°/25°
水平重心 CGH mm 165 165
適配堆高機 t 1-2.5t 1-2.5t



承載能力 kg 3000 3000 3000
型號   QF30F-B1 QF30F-B2 QF30F-B3
所配貨叉安裝等級   III III III
油缸數量   單 單 單
橫樑寬度 A mm 1100 1100 1300
橫樑高度 B mm 506 506 506
總高 H mm 1132 1125 1132
自重 kg 305 380 325
失載距ET mm 375 375 375
前傾角/後傾角 ° 45°/25° 45°/25° 45°/25°
水平重心 CGH mm 165 170 183
適配堆高機 t 3-4.5t 3-4.5t 3-4.5t

注：
1. 實際的堆高機/屬具綜合承載能力請從堆高機廠方獲得。
2. 匹配此屬具要求堆高機需增加1組附加油路，油缸均帶自鎖功能。
3. 可根據用戶需求配套各種型號傾翻（鏟）鬥。

流量及壓力要求

型號 壓力值 (Bar) 流量值（L/min）
最小 最大 最小 推薦 最大
QF**F 35 160 19 38 57
